Solicitud
La conversión ascendente de frecuencia, donde la luz infrarroja se convierte a longitudes de onda más cortas mediante el uso de s µm o generación de frecuencia diferencial (SFG/DFG)¹ en un cristal no lineal, ofrece una ruta hacia el uso dectode silicio de alto rendimiento en lugar dectoIR de menor rendimiento y más costosos. Como parte del proyecto New-View, Covesion ha desarrollado una guía de ondas de niobato de litio µm (PPLN) con polarización periódica para implementar los conceptos desarrollados por Fraunhofer IPM para la conversión de alta eficiencia de luz láser de infrarrojo medio a longitudes de onda de infrarrojo cercano. Esta solución de conversión ascendente permite que las mediciones del sistema de medidor de ondas HighFinesse de última generación se extiendan al infrarrojo medio y, por lo tanto, aumenta la utilidad del µm para la medición de longitudes de onda de infrarrojo medio de alta precisión.
Objetivos clave
- Desarrollar guías de onda PPLN para la conversión de alta eficiencia de luz infrarroja media en la región de 2000 a 5000 nm a <1100 nm, adecuadas paractode silicio. Covesion Ltd
- Diseño y construcción de un módulo de conversión ascendente, basado en la guía de ondas Covesion, apto para su integración en un prototipo de sistema. Fraunhofer IPM
- Construya un prototipo de sistema de medición de ondas de infrarrojo medio de última generación y demuestre su rendimiento. HighFinesse GmbH
Éxito del proyecto
Se ha construido un prototipo de medidor de ondas Mid-IR totalmente operativo, que utiliza conversión ascendente de longitud de onda, y se ha caracterizado su rendimiento.
- Se han desarrollado guías de ondas PPLN que demuestran una conversión ascendente de alta eficiencia de 3,4 μm a 1 μm.
- Las guías de ondas se han integrado en un módulo de conversión ascendente compacto acoplado a fibra para facilitar la integración del sistema.
- Se ha construido un prototipo de sistema completo que incorpora un módulo de conversión ascendente, electrónica de control y un medidor de ondas de alto rendimiento basado enctoSi.
- El sistema prototipo se ha caracterizado por un rendimiento medido que supera los objetivos del proyecto.

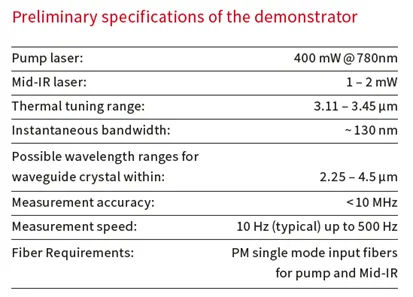

- Se ha definido una especificación preliminar del producto.
El proyecto NEW-VIEUW combinó la experiencia de Fraunhofer IPM en conversión de frecuencia con las guías de onda de Covesion y la tecnología de medición de longitud de onda de HighFinesse. Juntos, desarrollamos un extensor de rango para el infrarrojo medio que demuestra un nuevo nivel de precisión y exactitud para los medidores de longitud de onda de HighFinesse en este rango. Para Fraunhofer IPM, estos resultados constituyen otro ejemplo de éxito en nuestra misión de ofrecer soluciones a los desafíos metrológicos.
Dr. Frank Kühnemann, Jefe del Grupo de Óptica No Lineal y Detección Cuántica en Microsegundosµm Fraunhofer IPM.

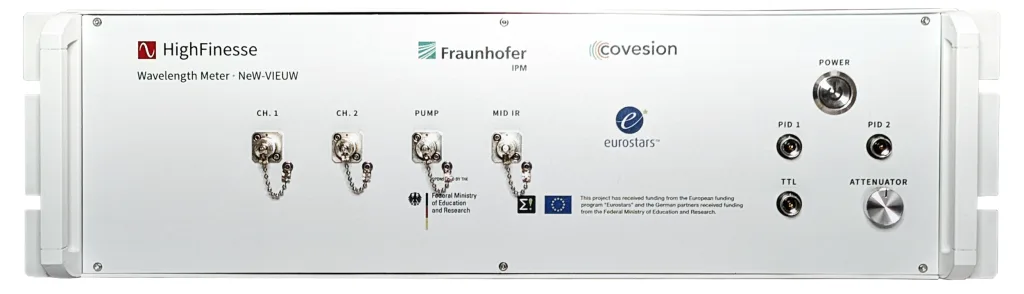

Demostrador de prototipos
“Los resultados del proyecto NEW-VIEUW son excelentes. Nos permiten ofrecer un nuevo nivel de precisión y velocidad en la medición de longitudes de onda en el infrarrojo medio. La colaboración con nuestros socios Covesion y Fraunhofer IPM durante el proyecto y posteriormente fue excelente. Nos permitió alcanzar resultados que superaron los objetivos previstos.”
Dr. Florian Karlewski, Director de I+D, HighFinesse GmbH
Explotación
La comercialización completa del sistema prototipo se logrará mediante la colaboración con los usuarios finales. Se espera que los principales clientes sean fabricantes de láseres MIR, y sus áreas de aplicación incluyen la detección de gases basada en láser.
La tecnología de guía de ondas de conversión ascendente subyacente es aplicable a otros mercados, como la imagen MIR, la detección y el LIDAR. Por lo tanto, el módulo de conversión ascendente tiene el potencial de personalizarse para una gama de aplicaciones más allá de la medición de longitudes de onda y ofrece una solución OEM lista para su integración.
Si esta nueva tecnología de medición para longitudes de onda de infrarrojos medios, o la tecnología de conversión ascendente que la sustenta, le interesa, póngase en contacto con:
- Dr. Stuart Coomber, Covesion, Global Head of OEM Sales, stuart.coomber@covesion.com
- Dr. Peter Federsel, HighFinesse GmbH, Director de I+D, federsel@highfinesse.de
- Dr. Frank Kühnemann, Fraunhofer IPM, Jefe del Grupo “Óptica no lineal y detección cuántica de µm ” Frank.Kuehnemann@ipm.fraunhofer.de
“El proyecto NEW-VIEUW fue un gran éxito para Covesion, permitiéndonos demostrar que la conversión ascendente de infrarrojo medio sintonizable en nuestras guías de onda PPLN puede marcar una verdadera diferencia en un producto de vanguardia. Trabajando con los equipos de Fraunhofer IPM y HighFinesse, hemos construido y demostrado medidores de onda de infrarrojo medio de alta precisión en el rango de 3400 nm, superando nuestros objetivos iniciales”.
Profesor Corin Gawith, CTO, Covesion
